UVLED固化技术在光通信领域的创新应用与核心价值

随着5G/6G网络、数据中心光互联及CPO（共封装光学）技术的快速发展，光通信行业对器件封装精度、生产效率和环保性能的要求持续升**。传统汞灯固化技术因热辐射强、能耗高、波长不可控等缺陷，难以满足高密度光模块的制造需求。而UVLED固化技术凭借其精准波长控制、低温固化特性及**短响应时间，已成为光通信器件制造的核心工艺之一，在光纤涂层、光模块封装、光器件粘接等环节展现出颠覆性优势。

一、UVLED固化技术的核心优势

精准波长适配性

光通信行业常用的丙烯酸酯、环氧树脂等UV胶在360-370nm波段具有**高吸收效率。365nm UVLED光源（如复坦希FTIU系列点光源）能精准匹配光引发剂吸收峰，确保胶层深层固化与界面粘接强度，避免因波长偏移导致的固化不完全问题。例如，在光纤涂覆层固化中，365nm光源可使固化深度提升30%，显著增强光纤抗微弯性能。

低温特性保护精密器件

传统汞灯伴随红外热辐射（表面温度可达200℃以上），易导致光纤阵列（FAU）、半导体激光器（LD）等热敏感元件变形或性能衰减。UVLED光源光谱纯净，固化时器件表面温升不**过5℃，例如在TOSA（光发射组件）封装中，温度敏感型VCSEL激光器的良率可从85%提升至98%。

微区高精度控制能力

通过复眼透镜或光学积分器优化，UVLED点光源光斑可聚焦至Φ1-5mm，能量分布均匀性达90%以上，满足QSFP-DD、OSFP等高速光模块的微米**粘接点固化需求。昀通科技的自动化设备结合μs**脉冲控制技术，可实现每分钟60个光模块的连续生产，同时避免紫外线对周边光电芯片的干扰。

二、UVLED在光通信中的典型应用场景

光纤制造与涂覆层强化

光纤一次/二次涂覆固化：在光纤拉丝工艺中，UVLED面光源可快速固化直径125μm光纤的丙烯酸酯涂覆层，固化速度达3000m/min。二次补强固化则通过365nm点光源局部照射，提升涂覆层在-40~85℃**端环境下的稳定性，使光纤衰减波动降低至0.02dB/km以下1。

光纤陀螺仪封装：UV胶水在光纤环关键节点的固化中，利用385nm面光源实现无气泡粘接，确保陀螺仪在航空航天领域的抗振性能。

光模块精密封装

透镜与准直器粘接：在光收发模块组装中，UVLED可穿透玻璃透镜直接固化底部UV胶，解决传统热固化导致的透镜偏移问题。例如，复坦希的365nm点光源使光路耦合效率从70%提升至92%。

TOSA/ROSA气密封装：针对激光器（TOSA）和接收器（ROSA）的金属/陶瓷基板封装，UVLED面光源实现无阴影全角度固化，使气密性达到Telcordia GR-468标准，氦气泄漏率＜5×10⁻⁸ atm·cc/s。

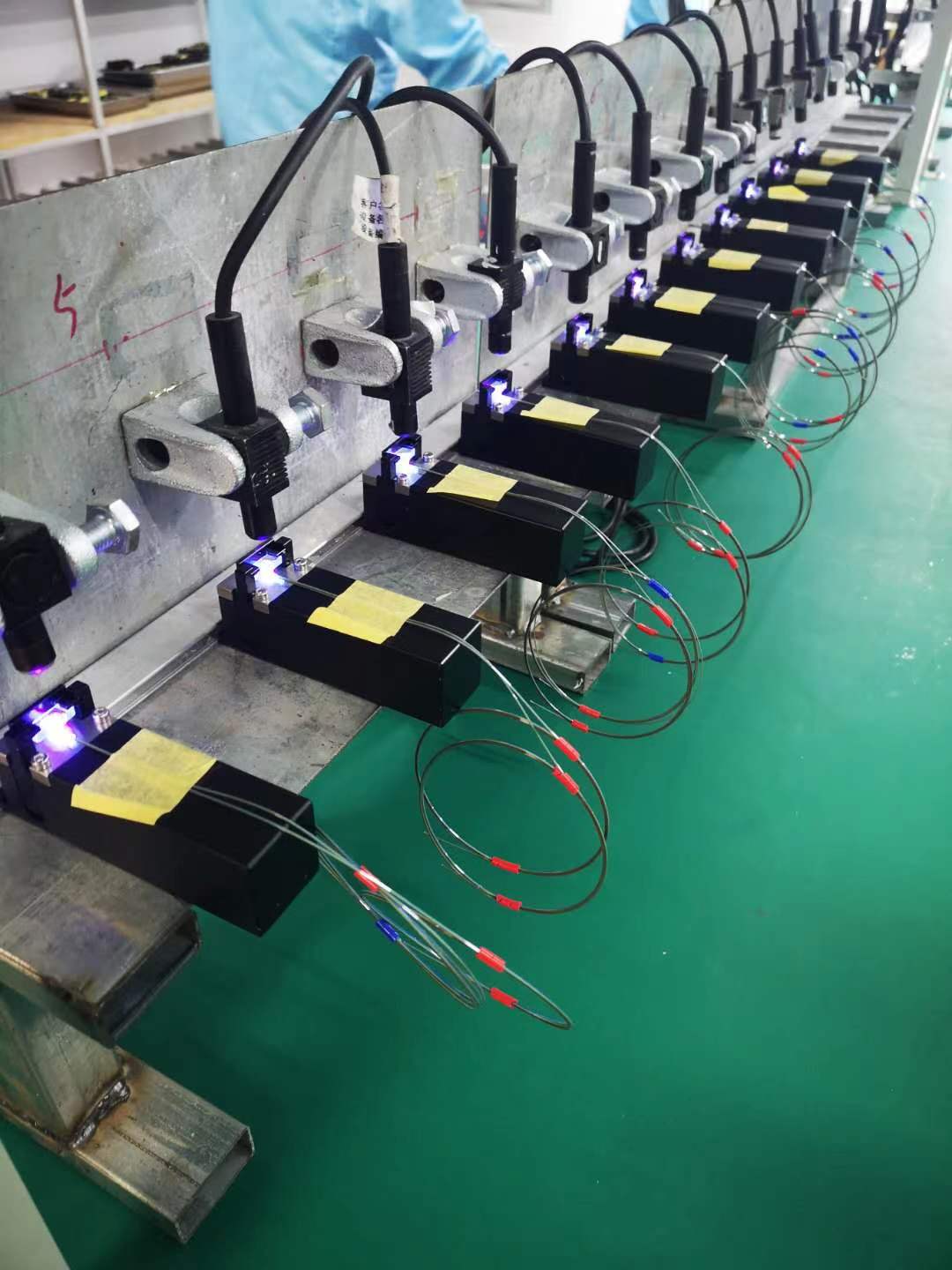

光器件微组装与修复

无源器件固定：阵列波导光栅（AWG）、波分复用器（WDM）等无源器件通过UVLED固化实现亚微米**定位，插损降低至0.3dB以下。

基站天线快速修复：UVLED技术可在户外现场对天线覆层进行局部固化修复，30秒内恢复信号传输性能，较传统工艺效率提升10倍。

三、技术突破与行业影响

生产效率革命性提升

复坦希的闭环反馈系统（如FTIU500能量计）将UVLED辐照度波动控制在±3%以内，结合PWM调光技术，使光模块封装周期从120秒缩短至20秒，能耗降低90%。数据显示，UVLED固化使光器件封装良率从88%提升至99.5%，年产能突破百万件**。

推动绿色制造转型

UVLED技术无汞、无臭氧排放的特性，助力企业通过欧盟RoHS、REACH认证。以单台设备年运行300天计算，较汞灯可减少1.2吨CO₂排放，同时节省50%的维护成本。

赋能前沿技术研发

在CPO（共封装光学）和LPO（线性驱动可插拔光学）技术中，UVLED用于硅光芯片与光纤阵列的低温键合，使耦合损耗降至0.5dB以下，为800G/1.6T光模块量产奠定基础。
